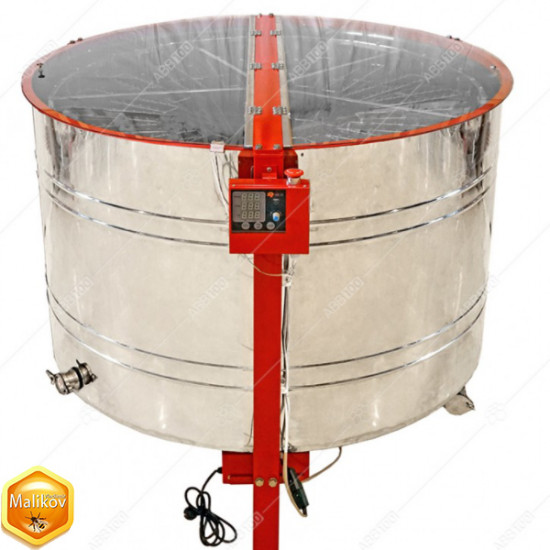

Медогонка 20-рамочная автоматическая полуповоротная (ременной привод) на рамку Дадан, Ø 1200 мм (AISI 304)

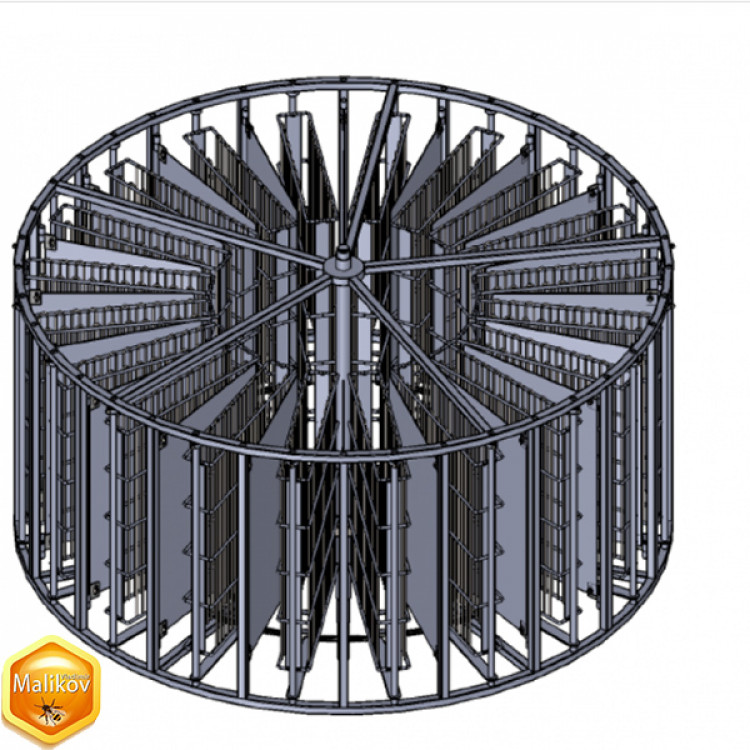

Особенностью данной медогонки является конструкция ротора. Он имеет раздельные пластины. Кассеты при вращении ротора прилегают не до обода ротора а к раздельным пластинам, которые в свою очередь опираются на кассеты. Таким образом в том же диаметре бака размещается больше кассет. Небольшой «недоворот» кассет способствует лучшей откачке меда, так как ячейки тоже расположены под небольшим углом к ​​горизонту. Каркас ротора сваренный из профильной трубы, не имеет перегородок в верхней загрузочной части, что более удобно при загрузке-выгрузке рамок. Ротор такой конструкции лучше воспринимает дисбаланс от неравных по массе рамок, упруго компенсирует его, колебания в меньшей степени передаются на саму медогонку, в результате чего она становится более устойчивой.
Привод медогонки состоит из электродвигателя и 2-х ступенчатой ременной передачи, закрытой кожухом. Питание электродвигателя – 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.
Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и возвращаются при вращении ротора медогонки в ту или иную сторону в зависимости от направления вращения ротора. Режим работы медогонки устанавливается соответствующими рычагами на блоке управления. Медогонка может работать в ручном режиме или автоматическом.

Работа медогонки в ручном режиме (РВ)
Скорость, направления и время вращения в этом режиме устанавливаются на пульте блока управления вручную с помощью соответствующих рычагов. После окончания вращения в одну из сторон, или нажатия кнопки «Стоп» выполняется выдержка 22 сек. После остановки, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом - например, включение реверса или вход в меню программирования.


Работа медогонки в автоматическом режиме
Для работы медогонки в автоматическом режиме необходимо выбрать на пульте управления одну из программ (Р1; Р2; Р3; Р4; Р5; Р6). Скорость вращения, количество поворотов а также время откачки запрограммированы на предприятии-изготовителе и являются неизменными для каждой программы. После окончания вращения в одну из сторон, как и в ручном режиме, выполняется выдержка 22 сек.

Характеристики автоматического режима
