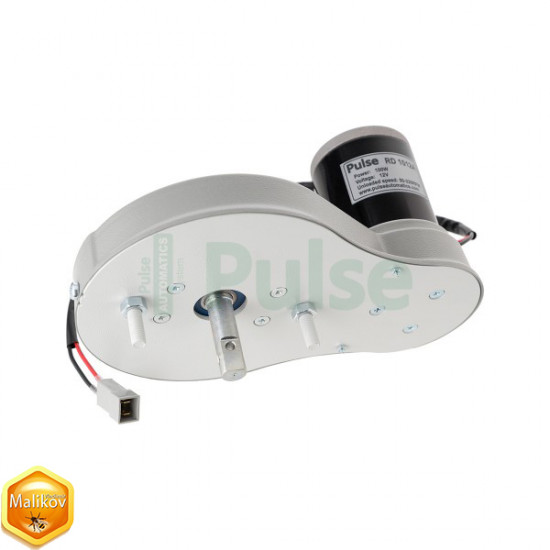

Электропривод ременной 12V-100W для медогонок "АВВ-100" и "Чарунка"

Ресурс:

- электродвигатель, ведущий и ведомый шкив - не менее 10-20 лет

- шарикоподшипники не менее 3-7 лет

- Зубчатый ремень GT3x391mm., не менее 2-5 лет

 Устройство предназначено для установки на медогонки хордиального и радиального типов.

o Для хордиальных медогонок от 2 до 8 рамок типа Дадан с общим весом загрузки не более: - 24кг

o Для радиальных медогонок, ограничение не более: - 40 - 145мм (полурамка), 36 - 230мм (рута),

18 - 300мм (дадан)

Диаметр бака не более 920 мм

Внимание! При использовании с Редукторными медогонками обязательно отключить

динамическое торможение двигателем (меню 103 Of). При не правильном использовании

возможен выход из строя редуктора медогонки!

Установка и подключение:

ВАЖНО! НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ ЗАРЯДНЫХ СТАНЦИЙ И СВЕТОДИОДНЫХ

ДРАЙВЕРОВ.

Возможен выход из строя пульта управления, что является НЕ ГАРАНТИЙНЫМ СЛУЧАЕМ!

Блок управления имеет 6 программ, каждую из которых можно изменить пользователю,

установить желаемый режим времени, скорости и пауз между циклами.

Для изменения времени, скорости и пауз между циклами работы программ, необходимо в

выбранной программе нажать и удержать кнопку “PROGRAM” более 3 секунд, после звукового

сигнала устройство перейдет в режим программирования выбранной программы.

На примере программы Р2. После удержания кнопки “PROGRAM” более 3 секунд, на экране

отображает Р2.1 (меняем время и скорость первого цикла) нажимаем “PROGRAM”

кратковременно, переходим в Р2.Р (меняем паузу между циклами) нажимаем “PROGRAM”

кратковременно, переходим в Р2.2 и т.д. выход из меню изменения программ автоматически

после редактирования последнего цикла программы. ВАЖНО! Устанавливайте паузы между

циклами с запасом по времени для полной остановки ротора медогонки перед последующим

стартом.

Работа медогонки в ручном режиме (Р0)Скорость, направление и время вращения в этом режиме выставляются на пульте блока

управления вручную с помощью соответствующих кнопок. После окончания вращения в одну

из сторон, или нажатия кнопки «Стоп» производится выдержка 12 сек. После остановка,

когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей

работе с пультом – например, включение реверса или вход в меню программирования.

Работа медогонки в автоматическом режиме (Р1;Р2;Р3;Р4;Р5)Для работы медогонки в автоматическом режиме необходимо:

В меню установки режимов в в разделе 106 поставить”ON” см. раздел “Меню установки

режимов” выбрать на пульте управления одну из программ. После окончания вращения в

одну из сторон производится выдержка 5-30 сек. для полной остановки ротора медогонки,

после чего автоматически происходит переключение реверса вращения электродвигателя и

выполняется дальнейший этап в соответствии с выбранной программой.

ВАЖНО!

Устанавливайте паузы между циклами с запасом по времени для полной остановки

ротора медогонки перед последующим стартом.

Работа медогонки в полуавтоматическом режиме (Р1;Р2;Р3;Р4;Р5)Для работы медогонки в полуавтоматическом режиме необходимо:

В меню установки режимов в в разделе 106 поставить”OFF” см. раздел “Меню установки

режимов” выбрать на пульте управления одну из программ. После окончания вращения в

одну из сторон производится выдержка 5-30 сек. для полной остановки ротора медогонки,

программа выполняет звуковой сигнал о завершении цикла, ждет подтверждения

выполнения следующего цикла кнопкой “СТАРТ”, после чего автоматически происходит

переключение реверса вращения электродвигателя и выполняется дальнейший этап в

соответствии с выбранной программой.

ПАРАМЕТР ЗНАЧЕНИЕ

101 Общая мощность PWM

103 Торможение двигателем

104 Защита по току ампер

105 Защита по температуре

106 Режим Автомат/Полуавтомат

107 Отображение верхнего значения скорости

108 Отображение нижнего значения скорости

110 Время первого рывка для укладки кассет

111 Сила первого рывка для укладки кассет
